焊接过程中起连接作用的金属材料，称为焊料。电子行业中所用的焊料通常为锡铅合金，其配比为：Sn63%，Pb37%，该合金称为锡铅共晶合金。

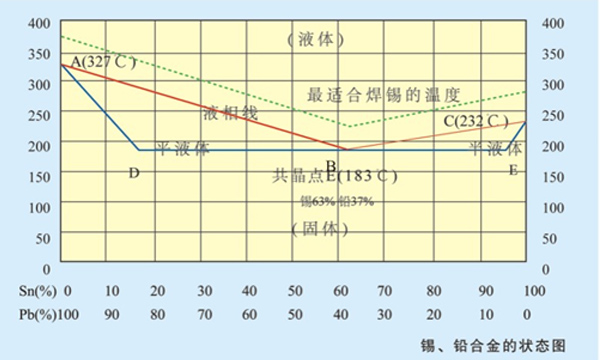

一、锡铅合金相变图
从图中可以看出，只有纯铅(A点)，纯锡(C点)，易熔合金(共晶点B点)是在单一温度下熔化的。其他配比构成的合金则是在一个温度区域内熔化的，其上限(A-B-C线)称做液相线，下限(A-D-B-E-C线)称做固相线。在两个温度线之间为半液体区，焊料呈稠糊状。在B点合金不呈半液体状态，可由固体直接变成液体,这个B点称为共晶点。按共晶点的配比配制的合金称为共晶合金。
二、焊料中杂质对焊料性能的影响
焊料中除锡、铅外往往含有少量其他元素，如铜、锑、铋等。另外，在焊接作业中，PCB和元件脚上的杂质也会带入锡炉内。这些元素对焊锡的性能会有影响，下表列出的为中国电子行业标准SJ/T10134-94中杂质允许范围及对焊点性能的影响。
|
杂质
|
最高容限(%)
|
杂质超标时对焊点性能的影响
|
|
铜
|
0.300
|
焊料硬而脆，流动性差
|
|
金
|
0.200
|
焊料呈颗粒状
|
|
镉
|
0.005
|
焊料疏松易碎
|
|
锌
|
0.005
|
焊料粗糙颗粒状，起霜和多孔的树枝结构
|
|
铝
|
0.006
|
焊料粘滞，起霜多孔
|
|
锑
|
0.500
|
焊料 硬脆
|
|
铁
|
0.020
|
焊料熔点升高，流动性差
|
|
砷
|
0.030
|
小气孔，脆性增加
|
|
铋
|
0.250
|
熔点降低，变脆
|
|
银
|
0.100
|
失去自然光泽，出现白色颗粒状物
|
|
镍
|
0.010
|
起泡，形成硬的不溶解化合物
|
锡铅钎料是使用最广泛软钎料之一，主要以锡铅两种元素为主，加入少量其他合金元素组成一系列锡铅合金钎料。熔点低，电阻率低，耐蚀性好，对铜、铜合金、钢、不锈钢有良好的润湿性，含锡量超过50%的锡铅钎料主要用于电气、电子工业、餐具制品等，含锡量低于40%的主要用于板金、灯泡、热交换器、汽车水箱、铅管等场合。

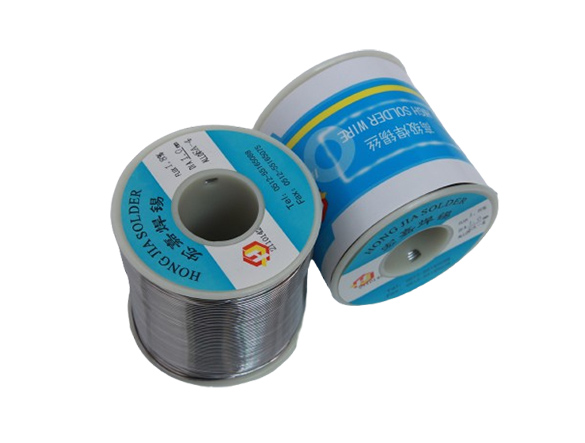

●松香芯焊锡丝 ●免清洗焊锡丝
●水溶性焊锡丝 ●电容器专用焊锡丝
●灯泡专用焊锡丝 ●低温焊锡丝
●高温焊锡丝 ●其他特殊用途焊锡丝
本公司提供不同规格的焊锡丝，有各种不同含锡量及线径Ф0.1mm-Ф3.0mm的焊锡丝供广大顾客选择，产品具有下列优点：
●焊点光亮，可靠 ●焊接性能良好
●焊接时少飞溅，烟雾少，气味感觉轻松 ●腐蚀性小
●焊后残留物少且色泽浅淡 ●绝缘电阻高
锡铅焊料合金表
|
成份
|
焊锡合金
|
熔点范围℃
|
锡 条
|
锡 线
|
|
锡、铅
|
63Sn/37Pb
|
183
|
●
|
●
|
|
Sn/Pb
|
60Sn/40Pb
|
183-190
|
●
|
●
|
|
50Sn/50Pb
|
183-216
|
●
|
●
|
|
45Sn/55Pb
|
183-227
|
●
|
●
|
|
40Sn/60Pb
|
193-238
|
●
|
●
|
|
30Sn/70Pb
|
210-255
|
●
|
●
|
|
25Sn/75Pb
|
230-266
|
●
|
●
|
|
15Sn/85Pb
|
250-288
|
●
|
●
|
|
10Sn/90Pb
|
290-299
|
●
|
●
|
|
5Sn/95Pb
|
310-312
|
●
|
●
|
|
2Sn/98Pb
|
316-321
|
●
|
●
|
|
含银合金
|
62Sn/36Pb/2Ag
|
179
|
●
|
●
|
|
96.5Sn/3.5Ag
|
221
|
●
|
●
|
|
95Sn/5Ag
|
221-245
|
●
|
●
|
|
10Sn/88Pb/2Ag
|
268-290
|
●
|
●
|
|
5Sn/92.5Pb/2.5Ag
|
280-284
|
●
|
●
|
|
97.5Sn/2.5Ag
|
305
|
●
|
●
|
|
1Sn/97.5Pb/1.5Ag
|
309
|
●
|
●
|
|
锡、锑
|
100Sn
|
232
|
●
|
●
|
|
95Sn/5Pb
|
232-240
|
●
|
●
|
|
99Sn/1Pb
|
234
|
●
|
●
|
|
低温
|
16Sn/32Pb/52Bi
|
96
|
●
|
●
|
|
48Sn/52ln
|
118
|
●
|
●
|
|
50Sn/40Pb/10Bi
|
120-167
|
●
|
●
|
|
42Sn/58Bi
|
139
|
●
|
●
|
|
43Sn/43Pb/14Bi
|
135-165
|
●
|
●
|
|
50Sn/32Pb/18Bi
|
145
|
●
|
●
|
